B 187 Ehrwalder Straße, Neubau Schanzerbrücke km 6,387
B 187 Ehrwalder Straße, Neubau Schanzerbrücke km 6,387
Das geplante Projekt liegt im Zuge der Ehrwalder Straße B 187. Die Straße quert bei km 6,387 die Loisach. Wie eine statische Voruntersuchung gezeigt hat, genügt die bestehende Bogenbrücke nicht mehr den Anforderungen nach ÖNorm EN 1991-2 und ÖNorm B 1991-2.

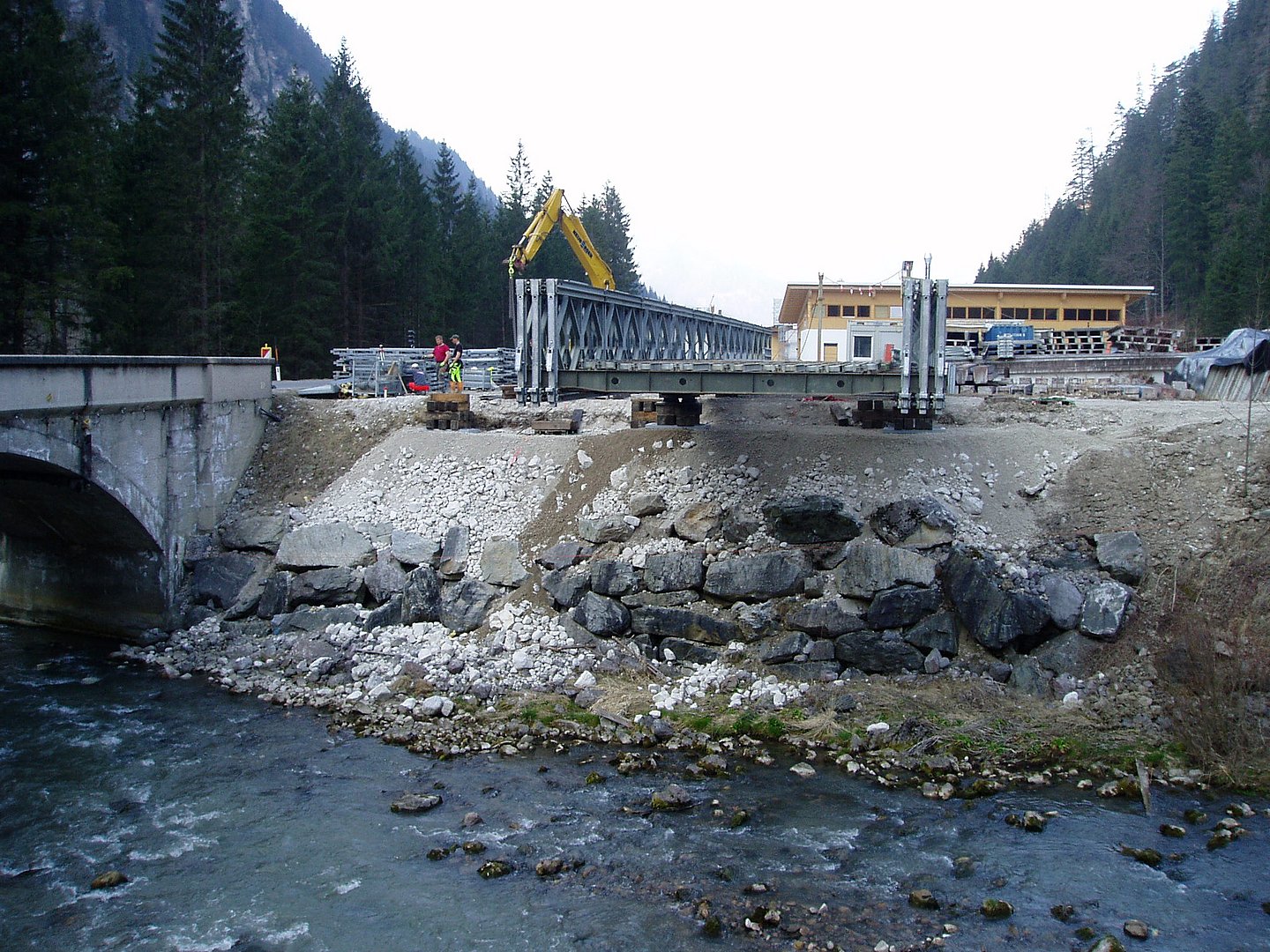

Da eine Ertüchtigung mit großem Mehraufwand verbunden ist, hat man sich im Zuge der Planung der Verkehrserschließung der Gewerbegebietserweiterung Ehrwald-Schanz für ein neues Brückentragwerk entschieden. Die Bogenbrücke wird bis auf die Fundamente rückgebaut. Trassenführung: Im Zuge des Straßenprojekts wird die Linienführung im Bereich der Brücke gegenüber dem Bestand leicht verändert. Die Brücke liegt im Längenschnitt, bezogen auf den Baulosanfang, in einer Steigung von 0,80 %.
Das Quergefälle der Brücke beträgt 2,50 %. Entwässerung: Für das Brückentragwerk ist eine Abdichtungsentwässerung vorgesehen.
Eine Tagwasserentwässerung ist an beiden Widerlagern geplant. Brückentragwerk: Das neue Brückentragwerk wird auf den Fundamenten der Bestandsbogenbrücke errichtet. Die Brücke ist eine schiefwinklige Rahmenkonstruktion mit Schrägstielen. Sie hat eine Spannweite von 19,77 m und eine Gesamtbreite von 9,00m. Die Breite zwischen den Randbalken beträgt 7,50m.
Bauzeit: Ende der Hauptarbeiten: Verkehrsübergabe 30. Juni 2014
Ende Restarbeiten: 30. September 2014
Baukosten: 500.000€
Auftraggeber: Land Tirol, Landesstraßenverwaltung, Gruppe Bau und Technik, SG Brücken und Tunnelbau
Projektierung der Brücke: Nessler Ziviltechniker GmbH, Reutte
Projektierung Straßenbau: Bernhard Somweber, BBA Reutte
Statik: Nessler Ziviltechniker GmbH, Reutte
Bauausführung: Bauüberwachung: Land Tirol, Landesstraßenverwaltung, Baubezirksamt Reutte
